Aplicabilidade do Software Livre Blender na Engenharia Mecânica

Estudo realizado sobre a possibilidade de utilização do software livre para a finalização de projetos 3D gerados nos sistemas CAD.

[ Hits: 86.402 ]

Por: Ramon César Salvino em 13/04/2006


Demonstração interativa usando a game engine



A game engine é um recurso do Blender utilizado para a criação de jogos em 3D, este recurso nos dá a possibilidade de interatividade, diferentemente da animação em 3D na qual é gerado arquivos de vídeo e o indivíduo é apenas um espectador. Essa interatividade é obtida através de parâmetros lógicos, ou seja cada objeto tem um reação a uma ação de outro objeto ou a algum outro parâmetro definido que pode ser, pôr exemplo o movimento do mouse, pressionar uma tecla do teclado entre outros. Há também a possibilidade de atribuir aos objetos parâmetros físicos e dinâmicos, ou seja serem submetidos a leis físicas atribuindo-lhes propriedades reais tais com coeficiente de atrito, massa, coeficiente de amortecimento, movimentos de queda livre entre outros. Na Figura 8 é mostrado a construção de uma ação interativa para o conjunto importado do Solid Edge® denominado Actuator Clamp, o conjunto se movimenta ao se pressionar a tecla "A" do teclado interagindo com o bloco, fazendo com que se mova.

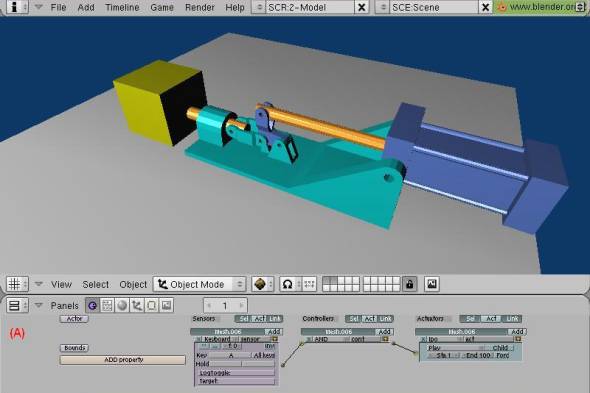

Figura 8 - É mostrado a construção de uma ação interativa, o conjunto se movimenta ao se pressionar a tecla "A" do teclado interagindo com o bloco fazendo com que se mova. (A) janela de comandos lógicos onde se define os sensores, controladores e atuadores.
Página anterior     Próxima página

Páginas do artigo
   1. Objetivo
   2. Situação tecnológica atual
   3. Modelagem em 3D nos sistemas CAD
   4. Interface entre Blender e os sistemas CAD
   5. Renderização de imagem em 3D
   6. Animação em 3D
   7. Demonstração interativa usando a game engine
   8. Conclusão e referência bibliográfica
