Aplicabilidade do Software Livre Blender na Engenharia Mecânica

RamonCS

Estudo realizado sobre a possibilidade de utilização do software livre para a finalização de projetos 3D gerados nos sistemas CAD.

[ Hits: 86.376 ]

Por: Ramon César Salvino em 13/04/2006

4 0

Denuncie Favoritos Indicar Impressora

Modelagem em 3D nos sistemas CAD

As modelagens aqui apresentadas poderiam ser feitas no Blender, mas fugiria do nosso objetivo, já que a intenção é utilizar modelos feitos nos sistemas CAD, considerando que os projetos são desenvolvidos nesses sistemas e seria interessante aproveitá-los reduzindo assim o tempo de finalização.

No AutoCAD®, para o presente trabalho foi utilizado a versão R15 de 2002, a modelagem é feita utilizando barras de comandos específicas, na figura 1 estas barras são mostradas, também é pode-se verificar o peça modelada, um amortecedor que será a peça que utilizaremos para a demonstração. Não entraremos nos detalhes de modelamento pois não é o foco deste trabalho.

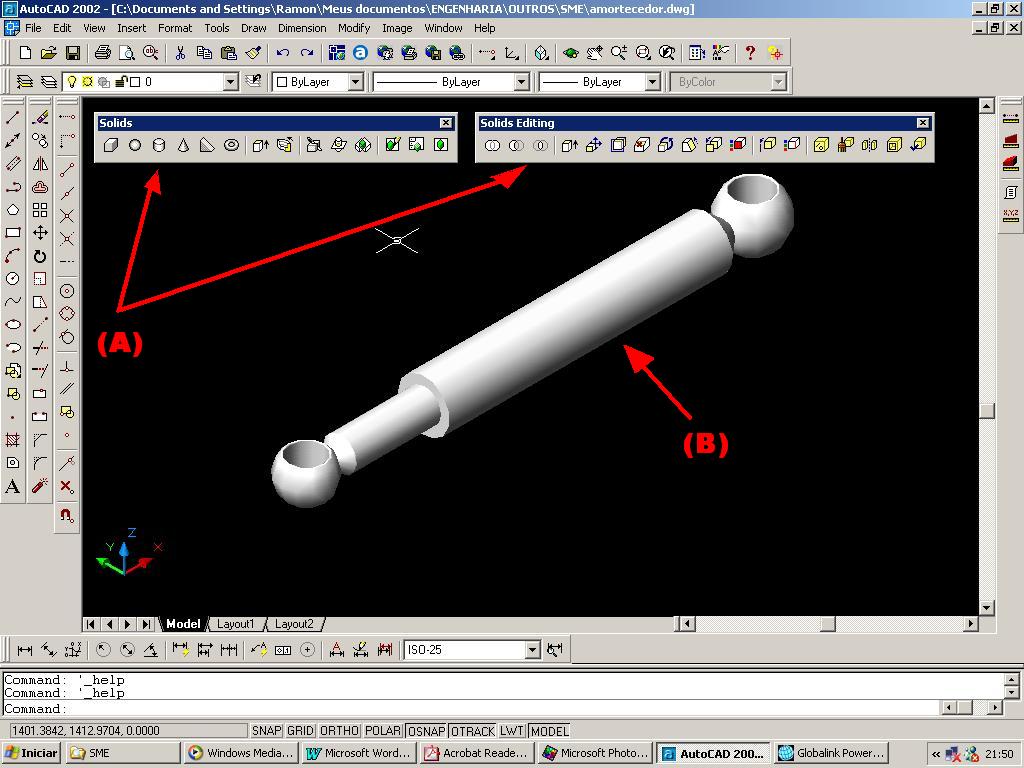

Figura 1 - interface do AutoCAD®® 2002,(A) barras de comando para a geração e edição de modelos sólidos em 3D; (B) conjunto modelado, contendo dois elementos, a haste que é a parte mais delgada e a base.

No Solid Edge®, para o presente trabalho foi utilizada a versão 9, a modelagem é feita em partes nos ambientes Part e Sheet Metal, logo após os conjuntos são montados no ambiente Assembly , utilizou-se um exemplo que acompanha esta versão do Solid Edge® para o desenvolvimento. Na figura 2 é mostrado este modelo denominado "Actuator Clamp", pode se notar também um dos ambientes do Solid Edge® que é o Assembly.

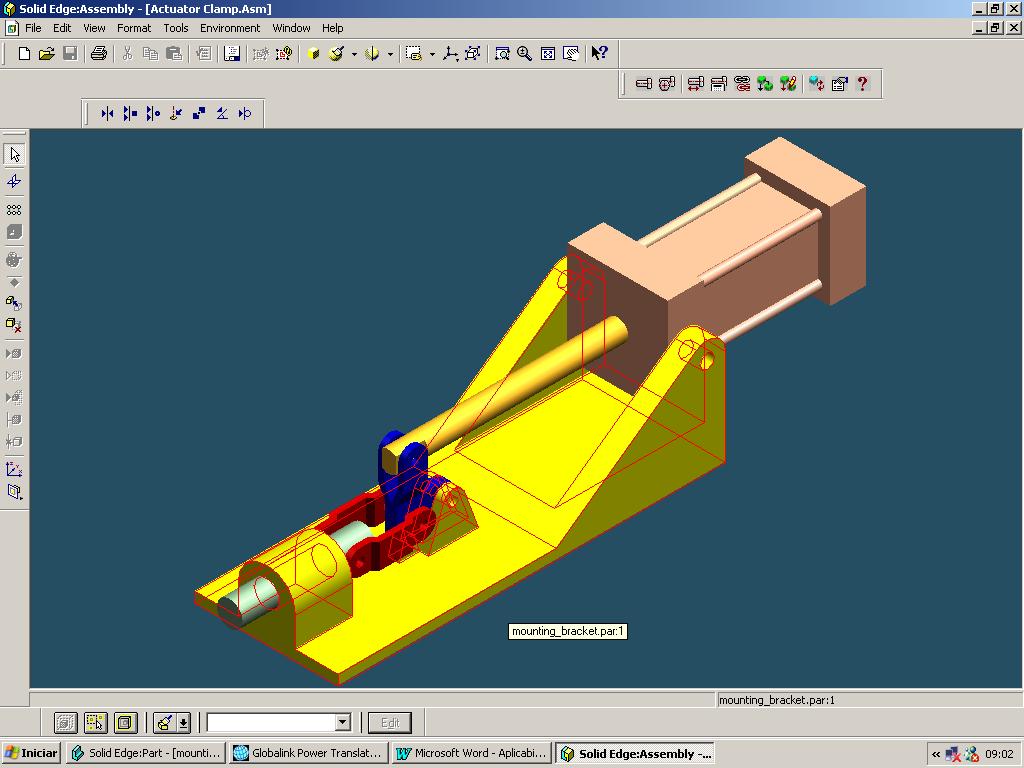

Figura 2 - Assembly, um dos ambientes do Solid Edge® , cada elemento de cor diferenciada é modelado separadamente no ambiente Part.
